Optikai elemek

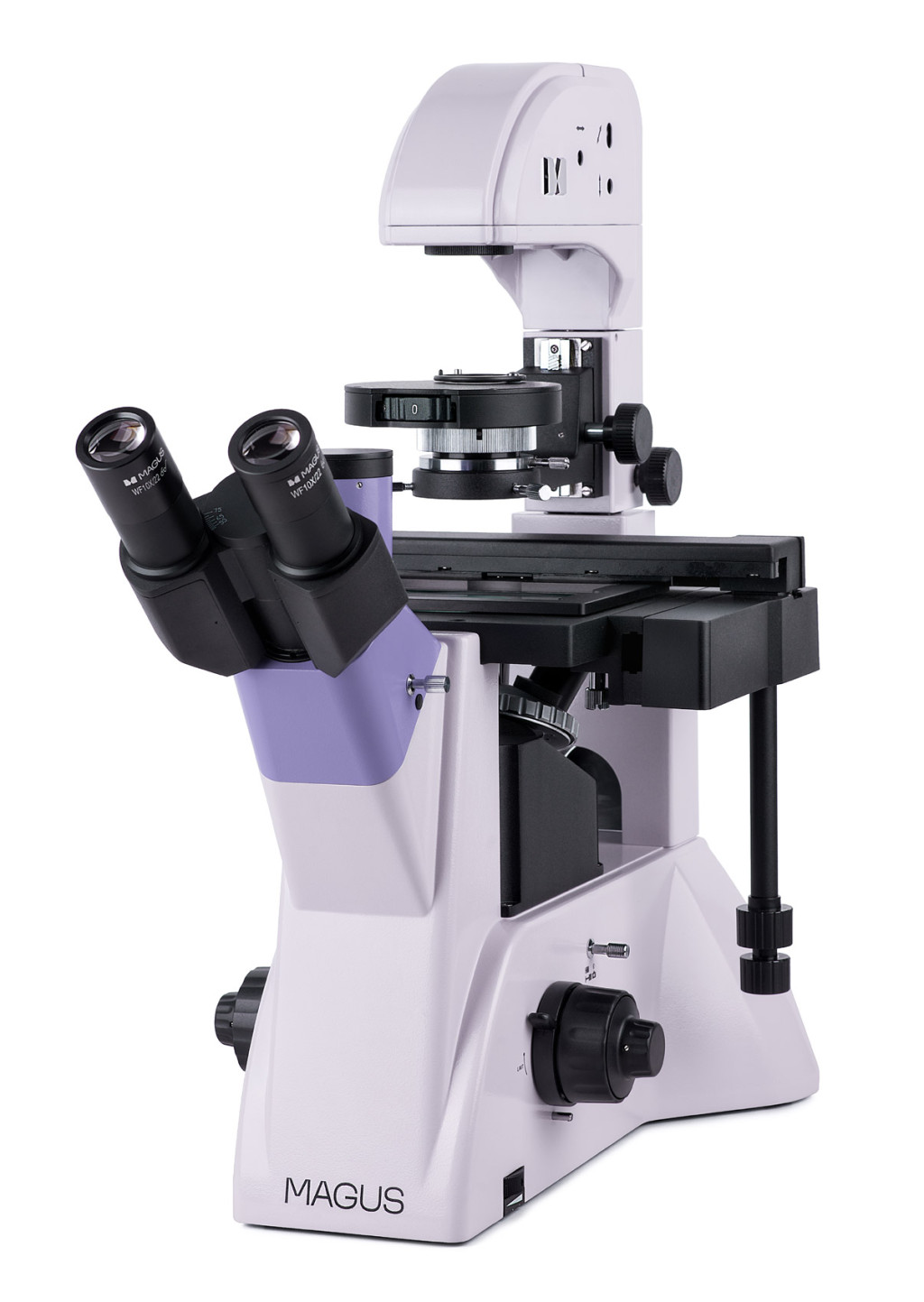

A mikroszkóp összeszerelésekor kiválaszthatja a háromszemlencsés fejrész helyzetét: 180°-ban elforgatható a kilépő pupilla magasságának megfelelő beállítás érdekében. A függőleges tubus használatával szerelje be a monitort, a mikroszkóp vázán lévő oldalsó nyílás használatával pedig szerelje be a digitális kamerát. A fénynyaláb felosztása a vázon 100/0 vagy 0/100 arányú, a háromszemlencsés tubuson pedig (nyitott állapotban) 50/50 vagy (zárt állapotban) 100/0 arányú.Négy végtelen síkú akromatikus objektívet tartalmaz, amelyek közül az egyik fázisobjektív. Ha ezek közül négy van behelyezve a revolverfejbe, egy nyílás még szabadon marad egy további objektív számára.
Megvilágítás
A fáziskontrasztos kondenzor lehetővé teszi a mikroszkópos technikák közötti egyszerű és kényelmes váltást. Négy munkapozícióval rendelkezik: szabad rekesznyílás a világos látóterű technikához, valamint 10x, 20x és 40x rekesznyílás a fáziskontraszthoz megfelelő nagyítású objektív használata esetén.Az áteső fényforrás egy 30 W-os halogén izzó, amely a kényelmes munkavégzéshez alkalmas színhőmérsékletű fényt bocsát ki. Fényereje állítható, váltóáramról (AC) működik. A világítási rendszer a Köhler-világítás használatát teszi lehetővé a képminőség javítása érdekében.
Tárgyasztal és fókuszáló mechanizmus
Négy csészetartó is tartozik a tárgyasztalhoz. Ezek az X- és Y-tengely mentén mechanikus rögzítéssel mozgathatók, míg maga a tárgyasztal mozdulatlan marad. A tartókat különböző méretű laboratóriumi edényekhez tervezték.A fókuszáló mechanizmus zökkenőmentesen állítható. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik, és állítható a feszültsége. Finomfókusz-állító skála értéke: 2 μm. A gombok a mikroszkóp talpánál találhatók, így munka közben pihentetőbb helyzetben tarthatja a kezét.
Tartozékok
A mikroszkóphoz további szemlencsék, fázisobjektívek, digitális kamerák és kalibrációs tárgylemezek is rendelkezésre állnak, maximalizálva a mikroszkóp hatékonyságát.
Főbb jellemzők:
- Minták laboratóriumi – max. 55 mm magas és max. 1,2 mm fenékvastagságú – edényekben történő megfigyeléséhez
- Ha a világító állványt megdönti, akár 165 mm magas edényeket is használhat
- Világos látóterű és fáziskontrasztos technikák; fáziskontrasztos kondenzor meződiafragmával
- Tárgyasztal 4 különböző méretű csészetartóval; mechanikus rögzítés a minta két vízszintes tengely mentén történő mozgatásához
- A mikroszkóp feje 180°-ban elforgatható
- Két lehetőség a kamera és a monitor beszerelésére: a függőleges tubus és a mikroszkóp váza
- Áteső fényforrás – 30 W-os halogén lámpa, mely váltóáramú (AC) tápegységgel működik
- Opcionális tartozékok széles köre
A készlet tartalma:
- Állvány beépített tápegységgel, áteső fényforrással, fókuszáló mechanizmussal, tárgyasztallal, kondenzor-rögzítéssel, forgó revolverfejjel és háromszemlencsés tubussal
- Fáziskontraszt-kondenzor
- Háromszemlencsés fejrész
- Végtelen síkú akromatikus objektív: PHP2 10x/0,25 fázis SzM 4,27 mm
- Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 4,27 mm
- Végtelen síkú akromatikus objektív: PL 20x/0,40 SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PL 40x/0,60 SzM 3,5 mm
- 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
- Szemkagyló (2 db)
- Központosító teleszkóp
- Kerek tárgyasztallemez
- Fix tárgyasztal
- Mechanikus szerelvény a minta mozgatásához
- Csészetartó (4 db)
- C-foglalat kamera-adapter
- Színszűrő
- Váltóáramú (AC) tápkábel
- Porvédő
- Felhasználói kézikönyv és garanciajegy
Igény esetén rendelkezésre áll:
- 10x/22 mm skálázott szemlencse
- 12,5x/14 mm szemlencse (2 db)
- 15x/15 mm szemlencse (2 db)
- 20x/12 mm szemlencse (2 db)
- 25x/9 mm szemlencse (2 db)
- Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
- Végtelen síkú akromatikus objektív: PHP2 20x/0,40 fázis SzM 8,0 mm
- Végtelen síkú akromatikus objektív: PHP2 40x/0,60 fázis SzM 3,5 mm
- Digitális kamera
- Kalibrációs tárgylemez
- LCD monitor
| Márka |
Magus |
| Szavatosság |
5 év |
| EAN |
5905555018119 |
| A csomag méretei (HxSzxM): |
49x34x73 cm |
| Szállítási súly |
19.5 kg |
| Típus |
biológiai, fény/optikai |
| Mikroszkóp fejrész típusa |
trinokuláris |
| Fejrész |
Siedentopf, 180°-ban elfordítható |
| Fej dőlésszöge |
45° |
| Nagyítás foka, x |
100 — 400 |
| Nagyítási tartomány |
200x—800x-os |
| Nagyítás foka, x (opcionális) |
40–500/600/800/1000 |
| Szemlencsecső átmérője, mm |
30 |
| Szemlencsék |
10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9) |
| Objektívek |
végtelen síkú akromatikus: PL 10x/0,25; PL 20x/0,40; PL 40x/0,60; PHP2 10x/0,25 fázis; parfokális távolság: 45 mm (*opcionális: PL 4x/0,10; PHP2 20x/0,40 fázis; PHP2 40x/0,60 fázis) |
| Forgó tárgylencsefoglalat |
5 objektív számára |
| Munkatávolság, mm |
4,27 (10x); 8,0 (20х); 3,5 (40x) |
| Pupillatávolság (PD), mm |
48 — 75 |
| Tárgyasztal, mm |
227x208 |
| Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm |
77/114 |
| Tárgyasztal |
fix kialakítású, Ø118 mm üveglemezzel és mechanikus szerelvénnyel; csészetartók: 86x129,5, Ø90 mm; 34x77,5 mm, Ø68,5 mm; 57x82 mm, Ø60 mm; 29x77,5 mm, Ø35 mm |
| Kondenzor |
NA 0,6, munkatávolság: 55 mm; fáziskontrasztos revolverfejes |
| Diafragma |
állítható rekesznyílású diafragma, állítható íriszmező-diafragma |
| Fókusz |
koaxiális, durva (durvafókusz feszességállító és rögzítőgombbal), és finom (0,002 mm) |
| Megvilágítás |
halogén |
| Fényerősség-szabályozás |
igen |
| Tápellátás |
220±22 V, 50 Hz, váltakozóáramú hálózat |
| Fényforrás típusa |
12 V/30 W |
| Fényszűrők |
igen |
| Üzemi hőmérséklet-tartomány, °C |
5 — 35 |
| Rendeltetés |
fáziskontrasztos kondenzor (revolverfejes) szabad foglalattal és gyűrűs fázislemezekkel a 10x, 20x és 40x objektívekhez; központosító segédmikroszkóp |
| Felhasználói szint |
gyakorlott felhasználók, szakemberek |
| Az összeszerelés és a telepítés nehézségi szintje |
bonyolult |
| Használat |
laboratóriumi/orvosi |
| Fényforrás elhelyezkedése |
felső (áteső fény) |
| Vizsgálati módszer |
fáziskontrasztos mikroszkópia, világos látótér |
| Tok/doboz/táska a készletben |
porvédő |
