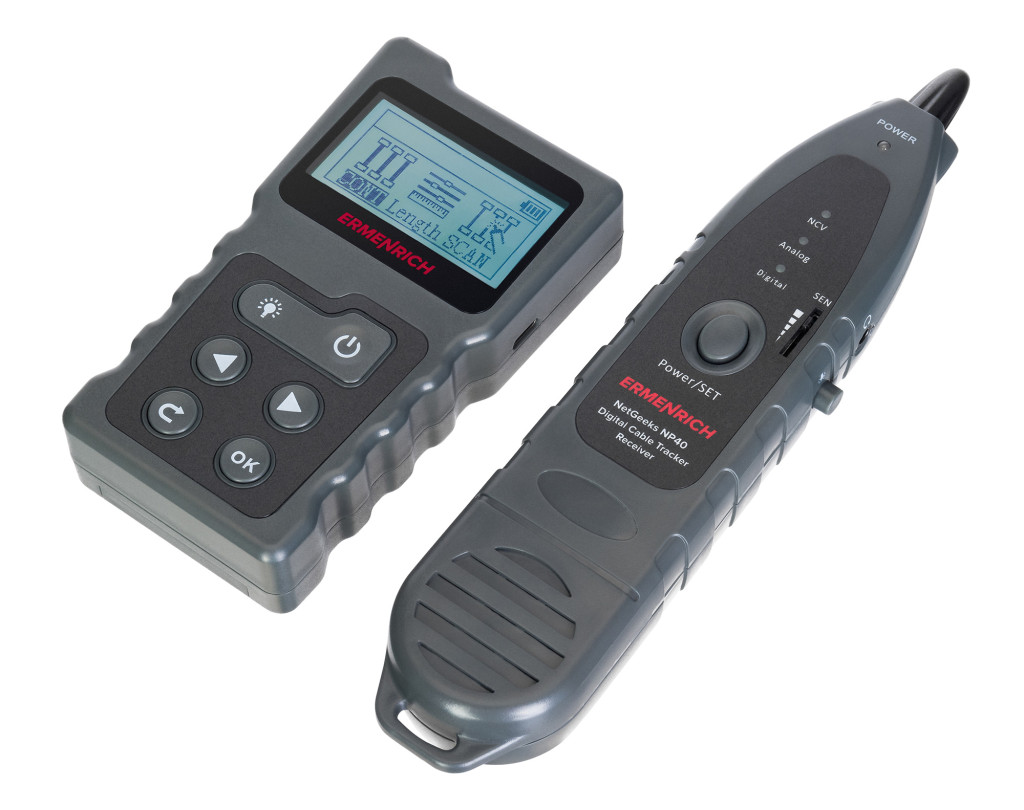

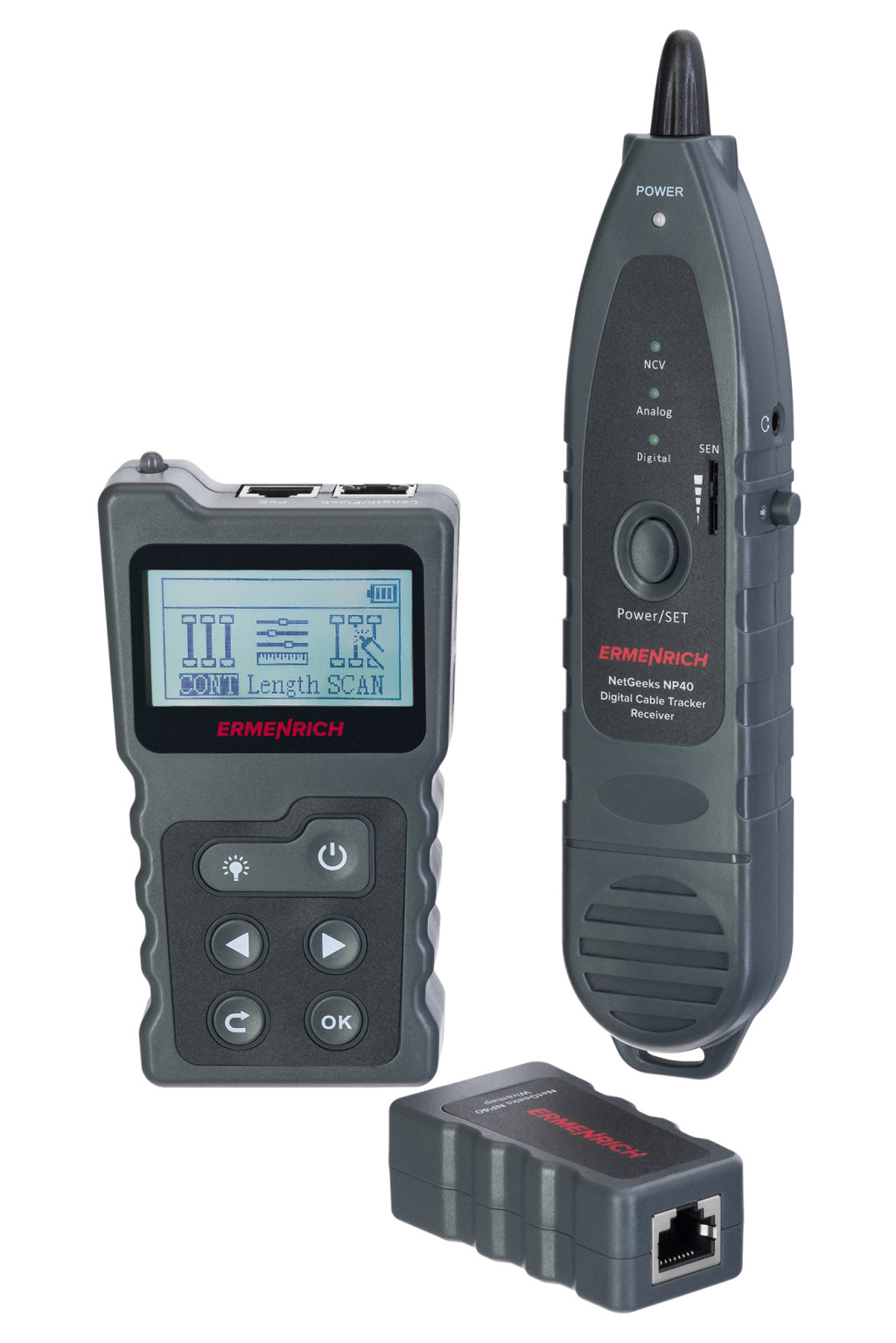

Az Ermenrich NetGeeks NP40 egy többfunkciós digitális kábeltesztelő sodrott érpárú kábelek és telefonkábelek követésére, vezeték- és telepítési hibák keresésére, kábelhosszúság mérésére, valamint az áramkörszakadástól vagy rövidzárlattól számított távolság megmérésére. Az eszköz hasznosnak bizonyulhat a számítógépes vagy telefonhálózatokat telepítő és karbantartó szakembereknek, legyen szó irodákról, létesítményekről vagy akár lakásokról.
Az eszköz az alap üzemmódban képes a kábelben található erek esetleges hibáit megtalálni, ideértve az áramkörszakadásokat, a rövidzárlatokat és a keresztezett érpárokat. Kábelhosszmérési módban 200 méteren belül megmérhető a teljes kábelhossz, valamint a szakadástól számított távolság is. TDR mérések, magas fokú pontosság, szükség szerint kalibrálható.
A port flash funkció lehetővé teszi annak a portnak a pontos meghatározását a hálózati switch vagy router berendezésen, amelyhez a célkábel csatlakoztatva van. A PoE teszttel meghatározható a PSE típus és észlelhető a midspan/endspan (középtáv/végtáv). Az eszköz a feszültséget és a polaritást is méri. A tesztelőeszköz vevőegysége NCV módra állítható az érintkezés nélküli feszültségérzékelés érdekében.

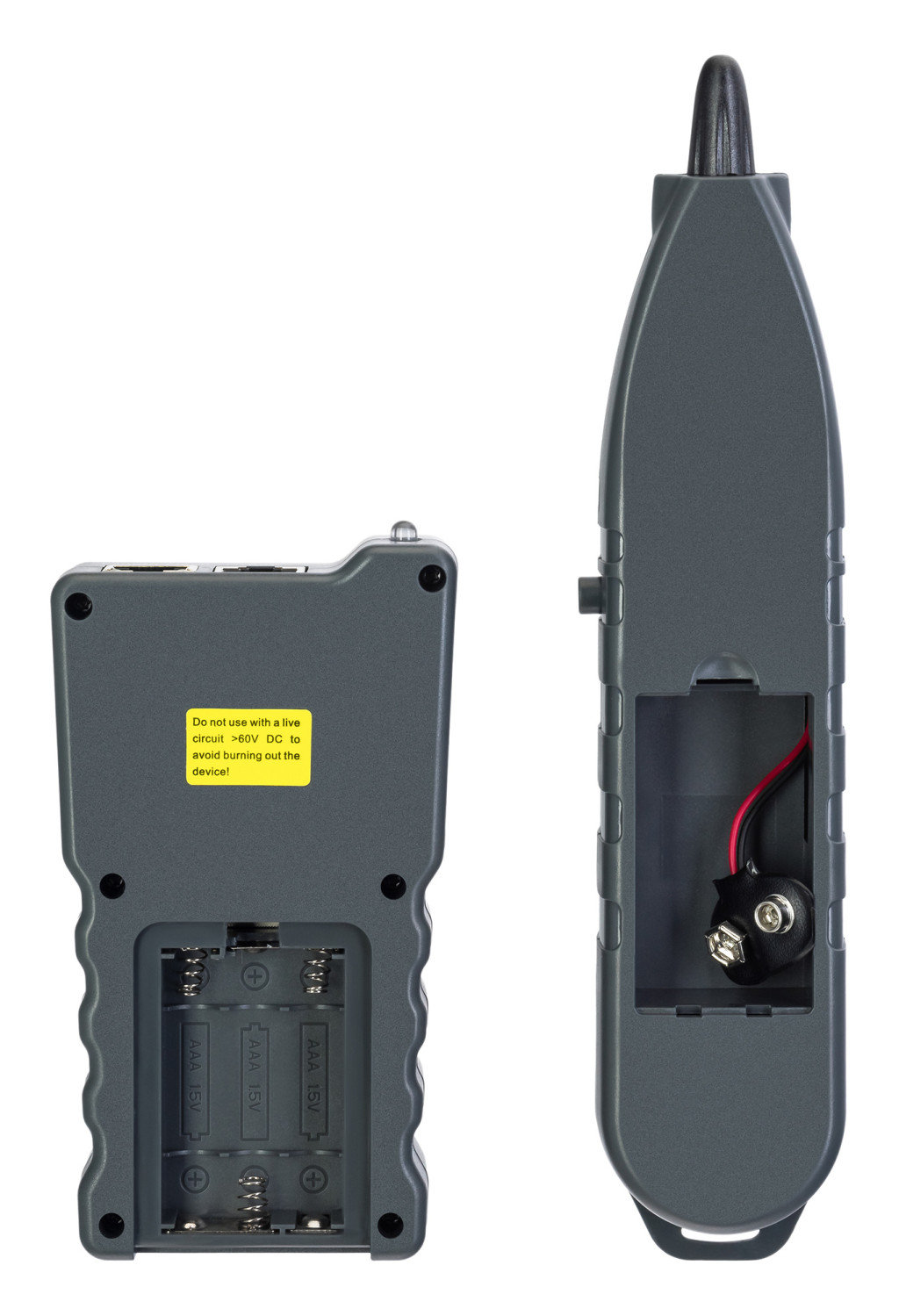

A jeladó és a vevőegység elemekkel működik (az elemek nem részei a készletnek).
Főbb jellemzők:
- Kábelkövetés, vezeték- és telepítési hibák keresése
- Kábelhosszmérés TDR technikával (impulzus reflektometria)
- Áramkörszakadástól vagy rövidzárlattól számított távolság mérése
- PoE teszt feszültségméréssel, PSE típus meghatározása, midspan/endspan (középtáv/végtáv) azonosítás
- Port flash és NCV funkció, akkumulátoros működés

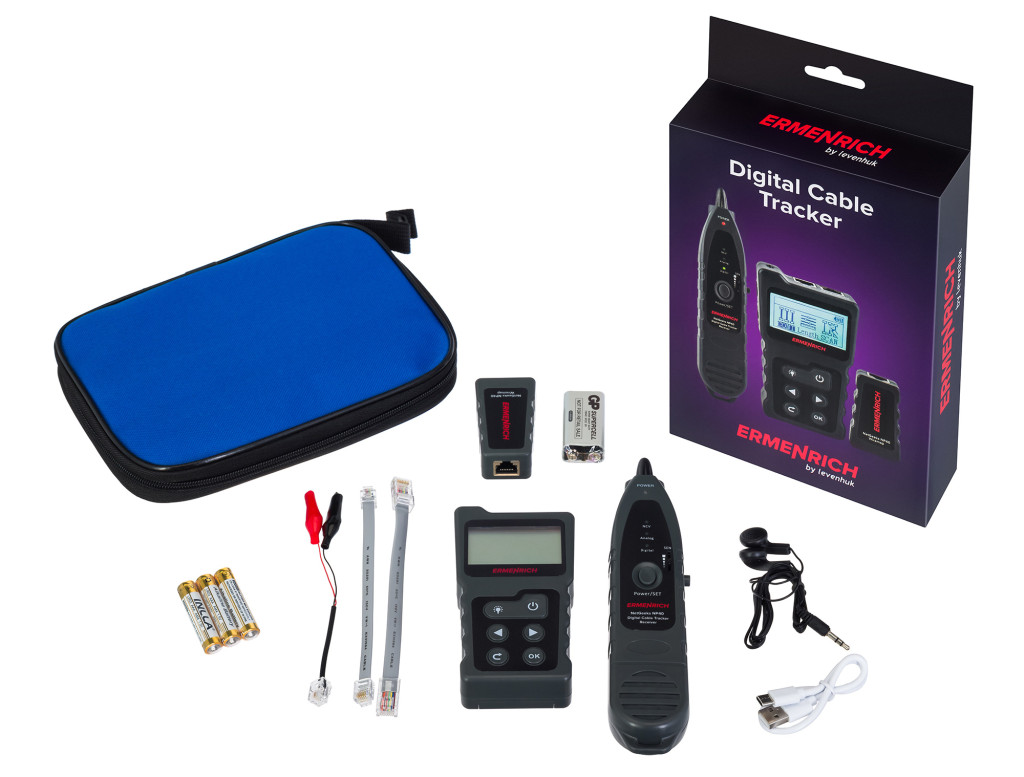

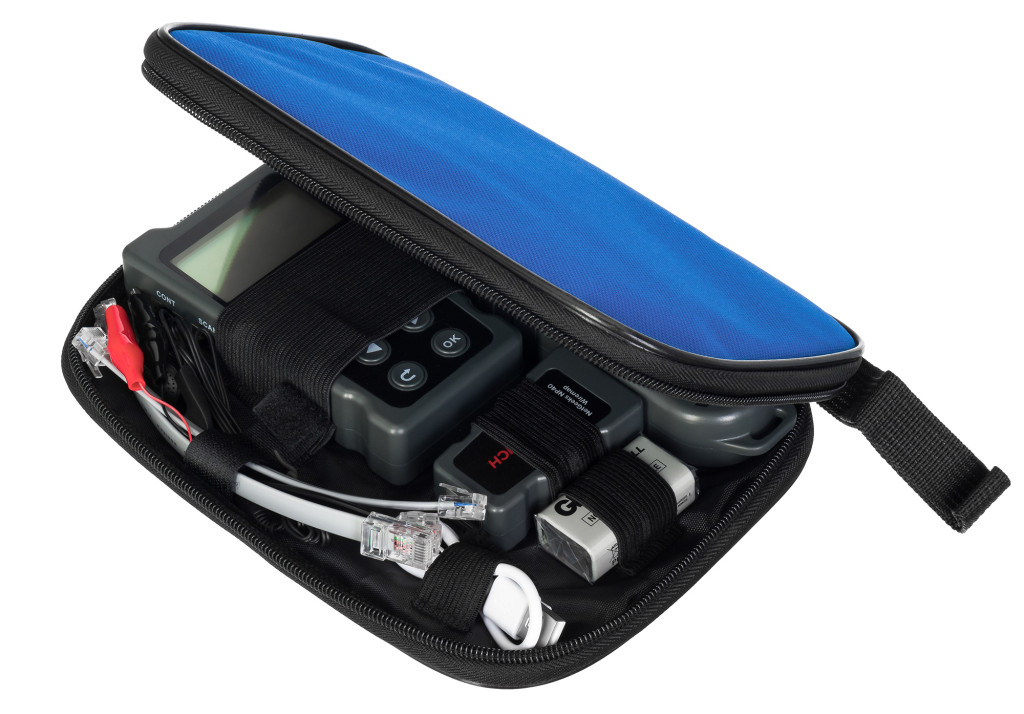

A készlet tartalma:
- Jeladó
- Vevőegység

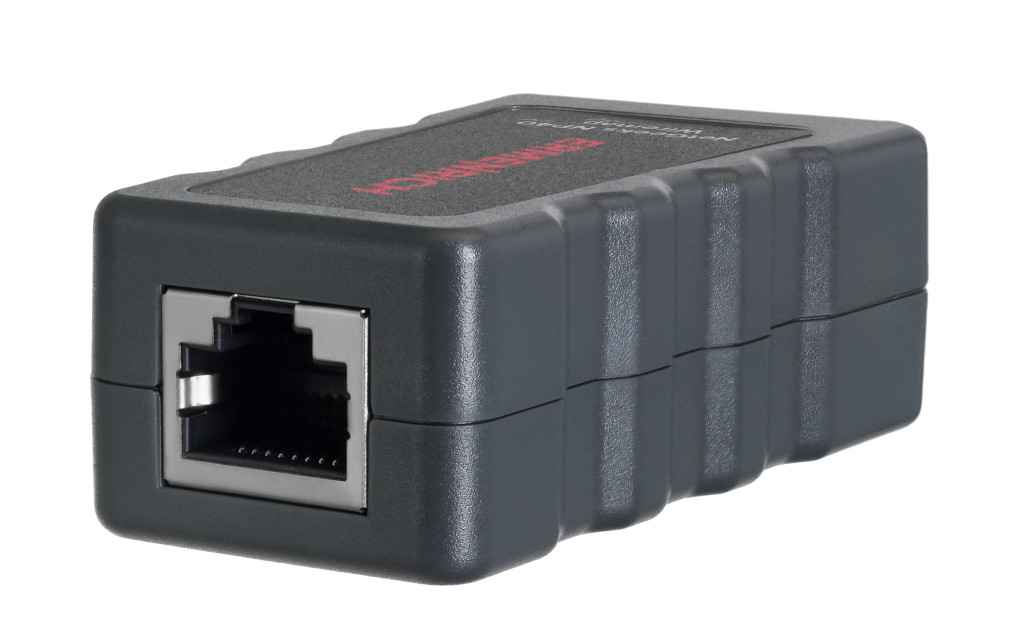

- Távegység
- RJ11 patch kábel
- RJ45 patch kábel
- Krokodilcsipesz
- DC kábel
- Fülhallgatók
- C-típusú USB-kábel
- Hordtáska
- Felhasználói kézikönyv és garanciajegy
| Márka |
Ermenrich |
| Szavatosság |
5 év |
| EAN |
5905555016948 |
| A csomag méretei (HxSzxM): |
23x16x5 cm |
| Szállítási súly |
0.52 kg |
| === Elválasztójel === |
Jeladó |

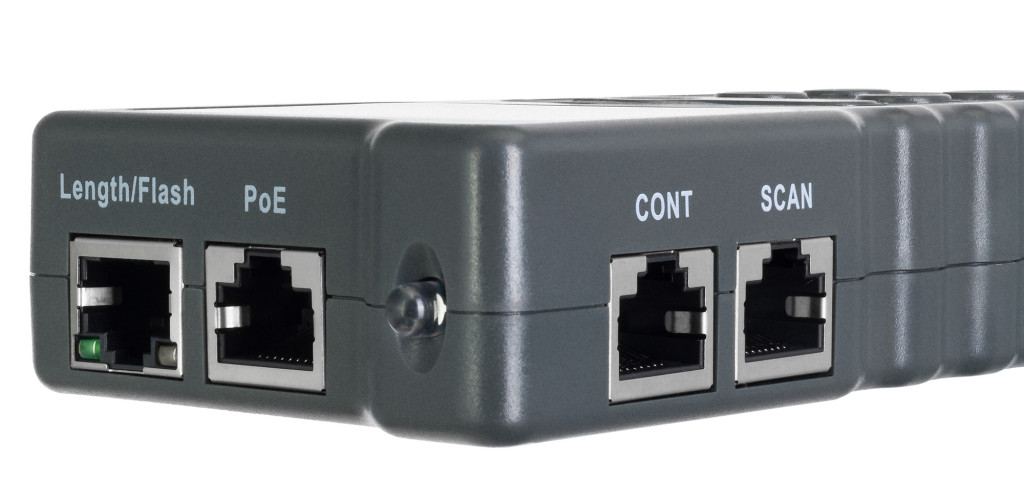

| Portok |
Cont (Folytonos), Length/Flash (hossz/villogás), PoE, Scan (keresés) |
| Követhető kábeltípusok |
STP/UTP (CAT5E, CAT6, CAT6A) hálózati kábel, közönséges vezetékek, telefonkábel |
| Tesztelhető kábeltípusok |
STP/UTP (CAT5E, CAT6, CAT6A) hálózati kábel |
| A tesztelt kábel maximális hossza, m |
600 |
| Kábelhosszmérés |
yes |
| Kábeltesztelés |
yes |
| Kábeltesztelés |
+ (áramkörszakadás, rövidzárlat, keresztezett érpárok, fordított érpárok, osztott érpárok, áthallás) |
| Port flash funkció |
yes |
| Port flash funkció |
+, (teljes duplex / fél duplex, automatikus egyeztetés (auto-nego) / nem automatikus egyeztetés (non-auto-nego), 10/100/1000 Mbit/s) |
| Kábel nyomkövetés |
yes |
| PoE teszt |
yes |
| Feszültségpolaritás észlelése |
yes |
| === Elválasztójel === |
Kábelhosszmérés |
| Mérési módszer |
időtartomány impulzus reflektometria (TDR) |
| Mértékegységek |
láb, méter/yard |
| Mérési tartomány, m |
2.5 — 200 |
| Hiba |
3 (±0,5 m) |
| Áramkörszakadástól számított távolság mérése |
yes |
| Rövidzárlattól számított távolság mérése |
yes |
| Kalibrálás |
+ |
| Minimális kábelhossz a kalibráláshoz, m |
10 |
| Kalibrálási hiba, % |
2 (±0,5 m) |
| === Elválasztójel === |
PoE teszt |
| Áramforrás eszköz (PSE – Power source equipment) típusú teszt |
szabványos (IEEE 802.3at/af) / nem szabványos |
| Midspan/endspan (középtáv/végtáv) azonosítás |
yes |
| Üzemi feszültségtartomány (DC), V |
5 — 60 |
| === Elválasztójel === |
Főbb jellemzők |
| Maximális üzemi áramerősség, mA |
<150 |
| Védelem |
bemeneti feszültség: 48 V, áramerősség: 5 mA |
| Képernyő |
LCD |
| Kijelző felbontása, px |
128х64 |
| Kijelző háttérfény |
yes |
| Tápellátás |

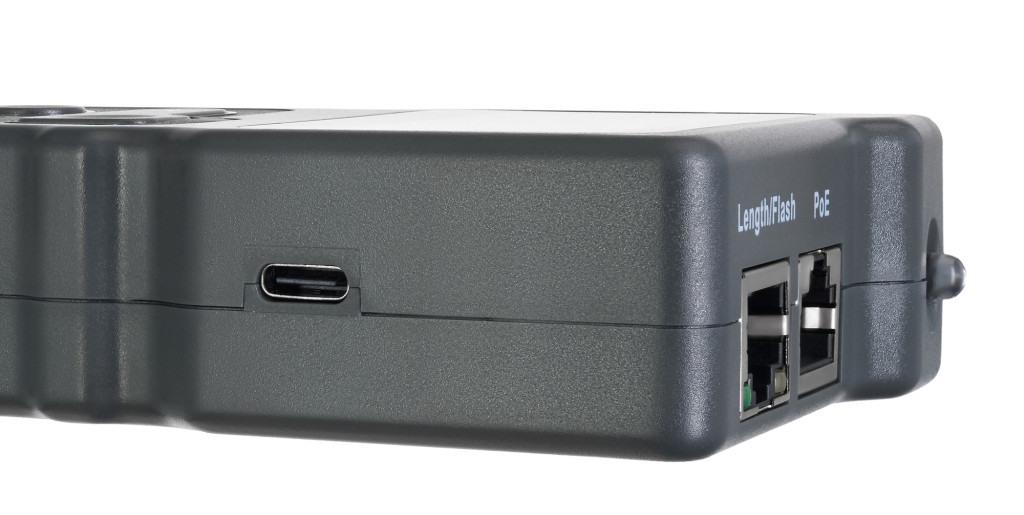

3 tölthető AAA akkumulátor (nem részei a csomagnak), amely egy C-típusú USB-kábellel (a csomag része) tölthető |
| Lemerülőben lévő elem jelzőlámpája |
yes |
| Automatikus kikapcsolás |
15 perc, 30 perc, 60 perc |
| Üzemi hőmérséklet-tartomány, °C |
−10… +60 |
| Üzemi páratartalom-tartomány, % |
20…70 |
| === Elválasztójel === |

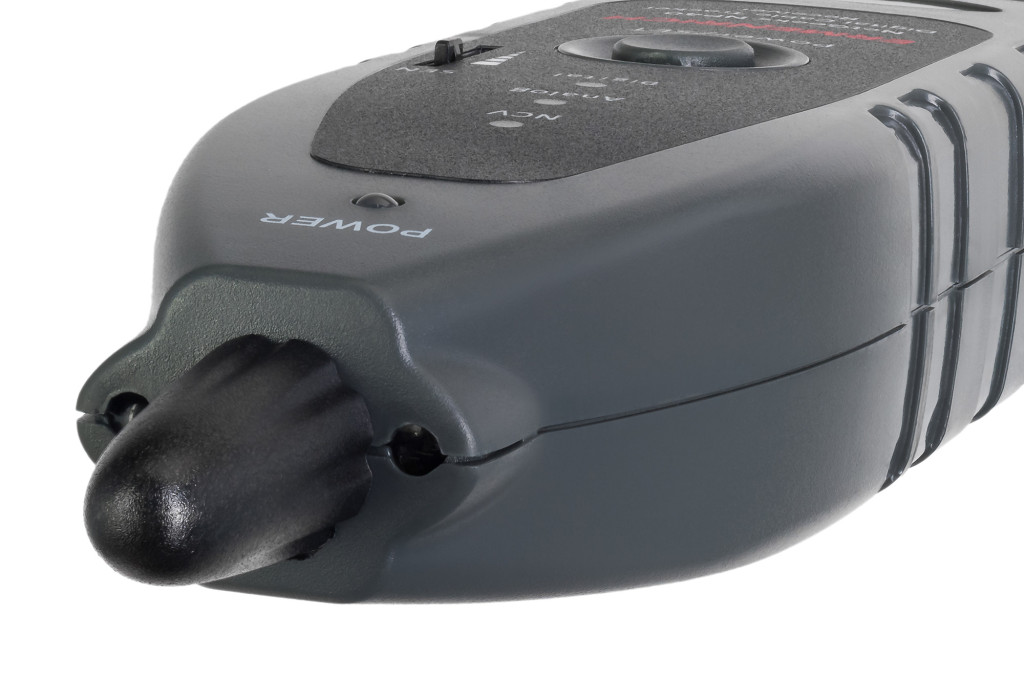

Vevőegység / távegység |
| Portok |

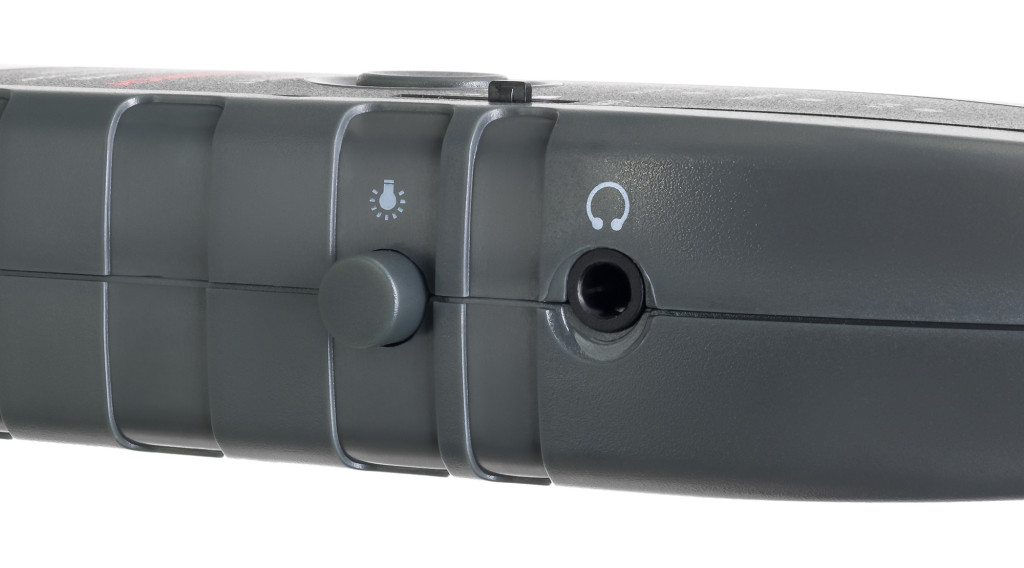

RJ45, fülhallgatók |
| Állítható érzékenység |
yes |
| Érintés nélküli feszültségérzékelés (NCV érzékelés) |
yes |
| Zseblámpa |
yes |
| Maximális üzemi áramerősség, mA |
<100 |
| Tápellátás |
9 V-os elem (a készlet nem tartalmazza) |
| Üzemi hőmérséklet-tartomány, °C |
−10… +60 |
| Üzemi páratartalom-tartomány, % |
20…70 |
