Az Ermenrich NetGeeks NL80 kábelhossz tesztelő akár 1000 méterig képes kábelhosszúságot mérni, emellett pedig más funkciókat is kínál. Áramkörszakadás, rövidzárlat, valamint osztott, keresztezett és fordított érpár is kereshető vele. Továbbá megmérhető vele az áramkörszakadástól vagy rövidzárlattól számított távolság. Az Ermenrich NetGeeks NL80 eszköz képes követni a kábeleket, észlelni például egy routerhez vagy switch-hez csatlakoztatott kábelt, PoE és PING teszteket végezni, valamint elmenteni az eredményeket egy memóriakártyára.
A kábelhossz tesztelő többféle kábeltípust támogat: STP/UTP (CAT5E, CAT6, CAT6A, CAT7) hálózati kábel, telefonkábel, koax kábel, közönséges vezetékek. Az eszköz TDR (időtartomány impulzus reflektrometria) technikával működik. Az eredmények nagyon pontosak, ráadásul az eszköz kalibrálható is. Az eszköz áthallás elleni védelemmel van ellátva.
A csomagban található összes eszköz tölthető akkumulátorokról működik. A jeladó kb. 20 órát, a vevőegység kb. 50 órát képes működni egyetlen töltéssel. Automatikus kikapcsoló funkcióval is rendelkezik.
Főbb jellemzők:
- Különféle kábelek követése és tesztelése: hálózati, koax, telefon stb.
- Időtartomány reflektometria (TDR) technika
- Maximális kábelhosszmérési távolság: 1000 méter
- Kábel megkeresése egy kábelkötegben, egy switch-hez/routerhez csatlakoztatott kábel követése a villogó fényjelzésű port megkeresésével
- Vezetékleképezés: rövidzárlat, keresztezett érpárok, áramkörszakadás
- Áramkörszakadástól és rövidzárlattól számított távolság mérése
- PoE és PING tesztek, automatikus IP-cím-kiosztás, adattárolás memóriakártyára

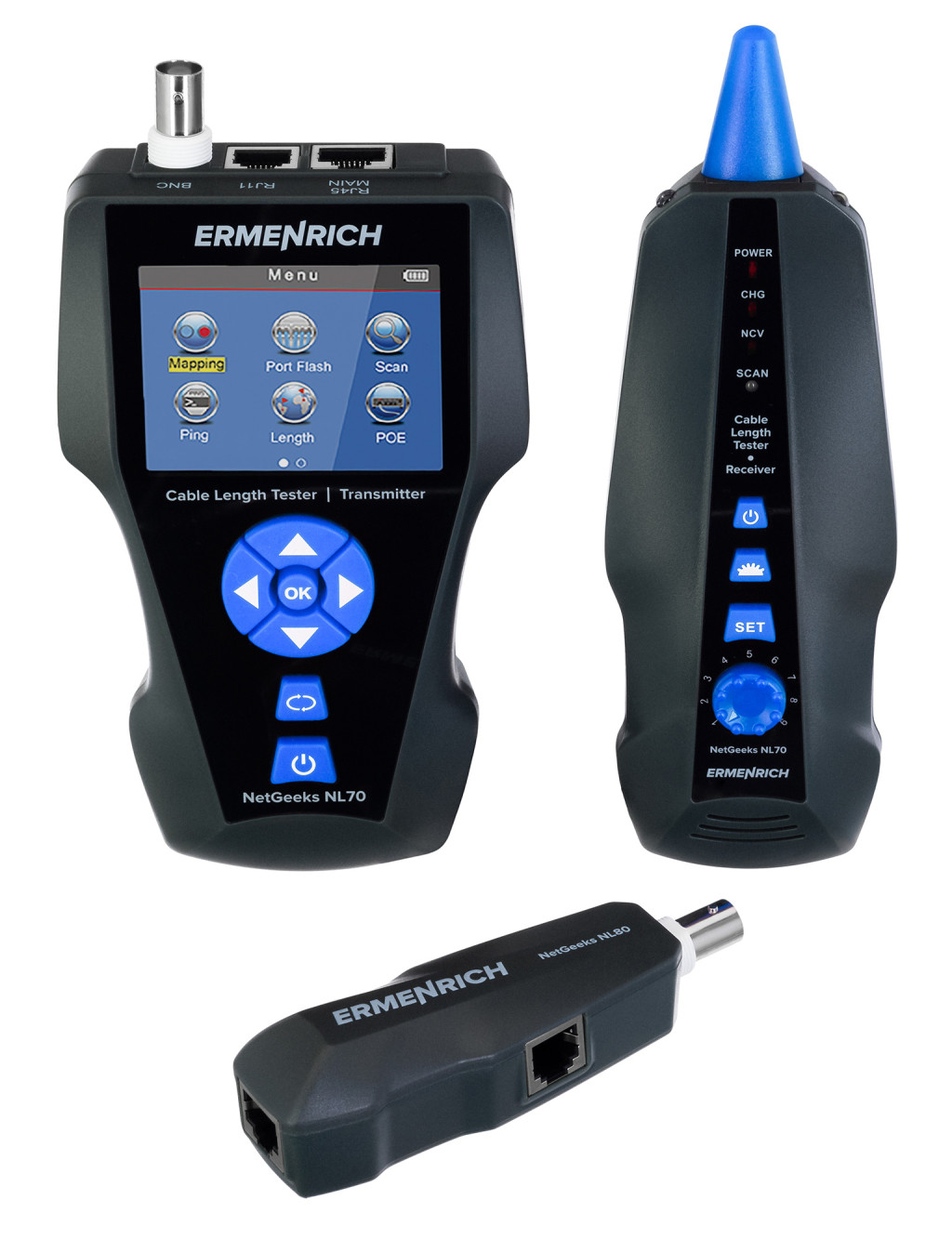

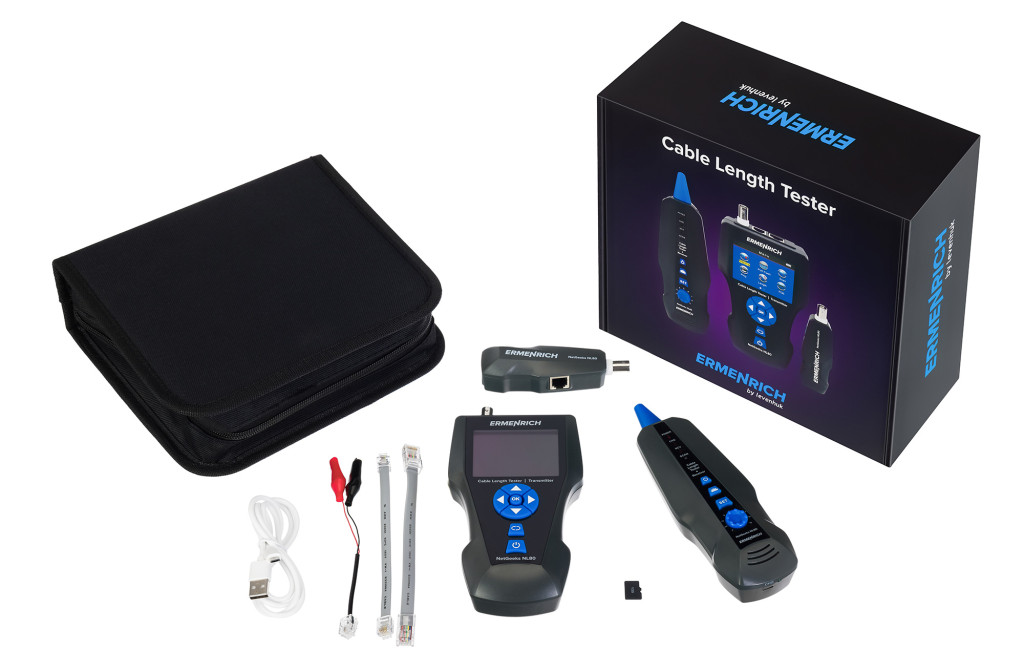

A készlet tartalma:
- Jeladó
- Vevőegység
- Távegység
- RJ11 patch kábel
- RJ45 patch kábel
- Krokodilcsipesz
- DC kábel
- Micro-USB-kábel

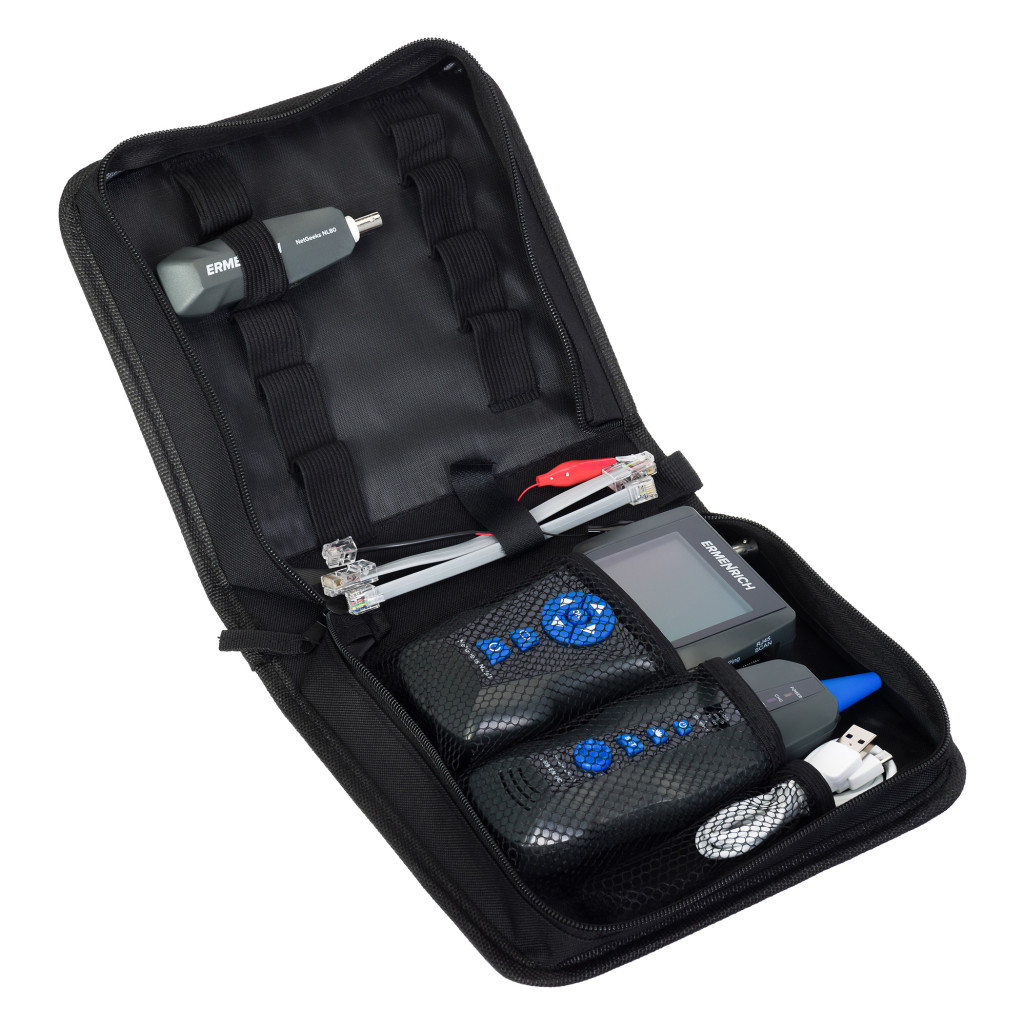

- Hordtáska
- Memóriakártya
- Felhasználói kézikönyv és garanciajegy
| Márka |
Ermenrich |
| Szavatosság |
5 év |
| EAN |
5905555026442 |
| A csomag méretei (HxSzxM): |
21x24x8 cm |
| Szállítási súly |
0.815 kg |
| === Elválasztójel === |
Jeladó |
| Portok |

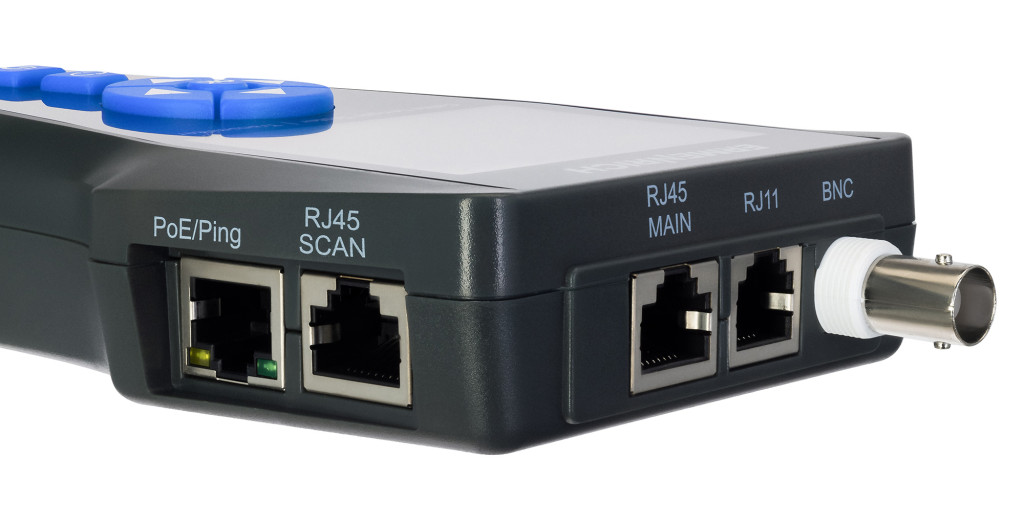

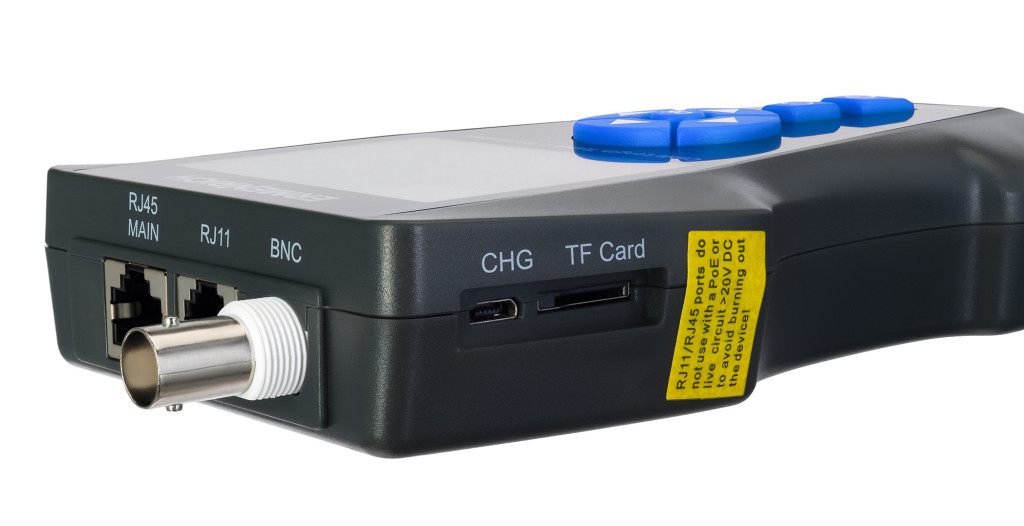

BNC, RJ11, PoE/PING, RJ45 (fő), RJ45 (keresés), TF kártya, microUSB |
| Követhető kábeltípusok |
STP/UTP (CAT5E, CAT6, CAT6A, CAT7) hálózati kábel, koax kábel, közönséges vezetékek, telefonkábel |
| Tesztelhető kábeltípusok |
STP/UTP (CAT5E, CAT6, CAT6A, CAT7) hálózati kábel, koax kábel, közönséges vezetékek, telefonkábel |
| Kábelhosszmérés |
yes |
| Kábeltesztelés |
yes |
| Kábeltesztelés |
+ (áramkörszakadás, rövidzárlat, keresztezett érpárok, fordított érpárok, osztott érpárok, áthallás) |
| Port flash funkció |
yes |
| Port flash funkció |
+ |
| Kábel nyomkövetés |
yes |
| Áthallás elleni védelem |
yes |
| PoE teszt |
yes |
| PING teszt |
yes |
| === Elválasztójel === |
Kábelhosszmérés |
| Mérési módszer |
időtartomány impulzus reflektometria (TDR) |
| Mértékegységek |
láb, méter/yard |
| Mérési tartomány, m |
0 — 1000 |
| Hiba |
3 (±0,5 m) |
| Áramkörszakadástól számított távolság mérése |
yes |
| Rövidzárlattól számított távolság mérése |
yes |
| Kalibrálás |
+ |
| Minimális kábelhossz a kalibráláshoz, m |
20 (50 m-es kábel ajánlott) |
| Kalibrálási hiba, % |
2 (±0,5 m) |
| === Elválasztójel === |
Főbb jellemzők |
| Maximális üzemi áramerősség, mA |
<150 |
| Védelem |
bemeneti feszültség: 48 V, áramerősség: 5 mA |
| Adatátvitel |
+, akár 50 memóriahely (*.txt formátum) |
| Képernyő |
LED, színes |
| Kijelző átmérője, hüvelyk |
2.8 |
| Kijelző felbontása, px |
320x240 |
| Kijelző háttérfény |
yes |
| Tápellátás |
3,7 V, 1800 mAh, amely egy 5 V-os, 1 A-es DC adapterrel (nem része a csomagnak) és egy micro-USB-kábellel (a csomag része) tölthető |
| Akkumulátor üzemideje (óra) |
20 |
| Lemerülőben lévő elem jelzőlámpája |
yes |
| Automatikus kikapcsolás |
120 perc, 15 perc, 30 perc, 60 perc |
| Üzemi hőmérséklet-tartomány, °C |
−10… +60 |
| Üzemi páratartalom-tartomány, % |
20…70 |
| === Elválasztójel === |

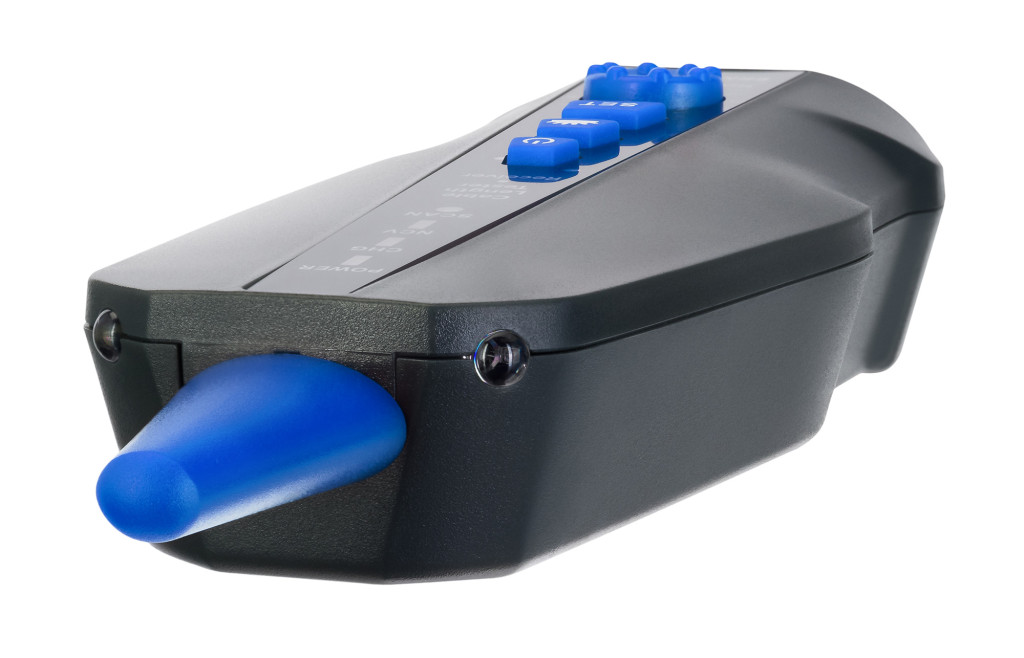

Vevőegység / távegység |
| Portok |

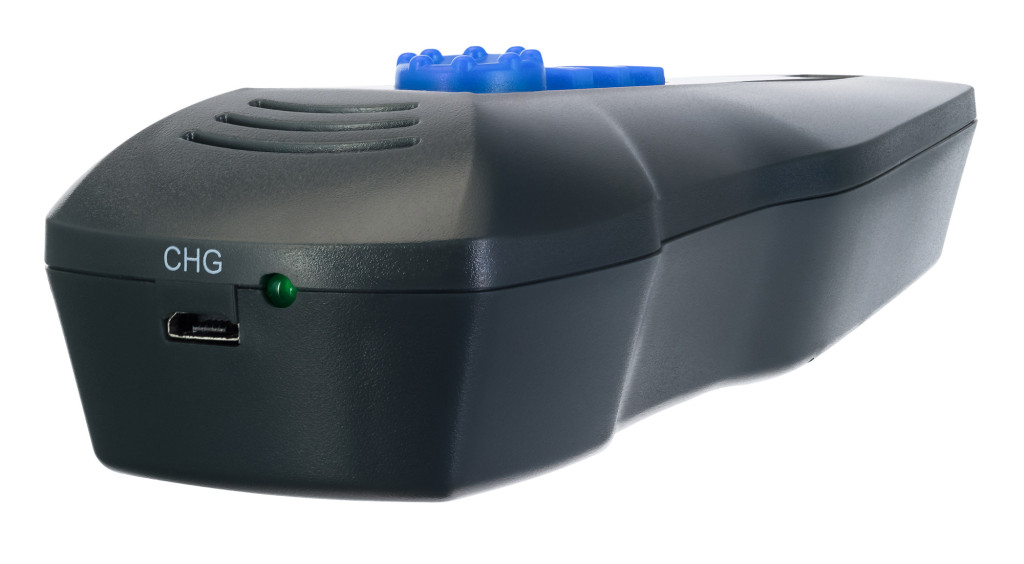

BNC, RJ11, RJ45, microUSB |
| Állítható érzékenység |
yes |
| Érintés nélküli feszültségérzékelés (NCV érzékelés) |
yes |
| Zseblámpa |
yes |
| Maximális üzemi áramerősség, mA |
<100 |
| Tápellátás |
3,7 V, 1800 mAh, amely egy 5 V-os, 1 A-es DC adapterrel (nem része a csomagnak) és egy micro-USB-kábellel (a csomag része) tölthető |
| Akkumulátor üzemideje (óra) |
50 |
| Üzemi hőmérséklet-tartomány, °C |
−10… +60 |
| Üzemi páratartalom-tartomány, % |
20…70 |
